Unikátní český patent na využití tepla z odpadní vody

Spolu s teplou odpadní vodou odchází z domácnosti až 60 % spotřebované energie. Česká společnost Akire vyvinula unikátní řešení, jak s tímto potenciálem dále efektivně pracovat. Její rekuperační výměník dokáže odebrat teplo z odpadní vody a znovu jej využít k předehřevu vody studené. Rodinným a bytovým domům se investice do něj vrátí v horizontu několika let, průmyslovým provozům dokonce během měsíců.

Zatímco spotřeba energie na vytápění díky lepším izolačním vlastnostem budov klesá, v případě ohřevu vody zůstává stejná, nebo se dokonce zvyšuje. Teplá voda ze sprch, praček nebo myček zároveň bez dalšího užitku odchází z budov pryč kanalizací. Cestu, jak tuto energii opětovně využít, nabízí patentovaná technologie české společnosti Akire.

„Princip je přitom poměrně jednoduchý,“ nastiňuje Vladimír Brandt, jednatel společnosti Akire. „Odpadní voda odcházející například ze sprchy nebo pračky má teplotu 30 až 35 stupňů. Rekuperační výměník Akiretherm toto teplo odebere a využije k předehřevu studené vody přicházející do objektu. Díky tomu tepelná čerpadla, kotle nebo výměníkové stanice ohřívají již vodu předehřátou, což v praxi znamená výraznou úsporu nákladů,“ doplňuje.

Jak zařízení vypadá

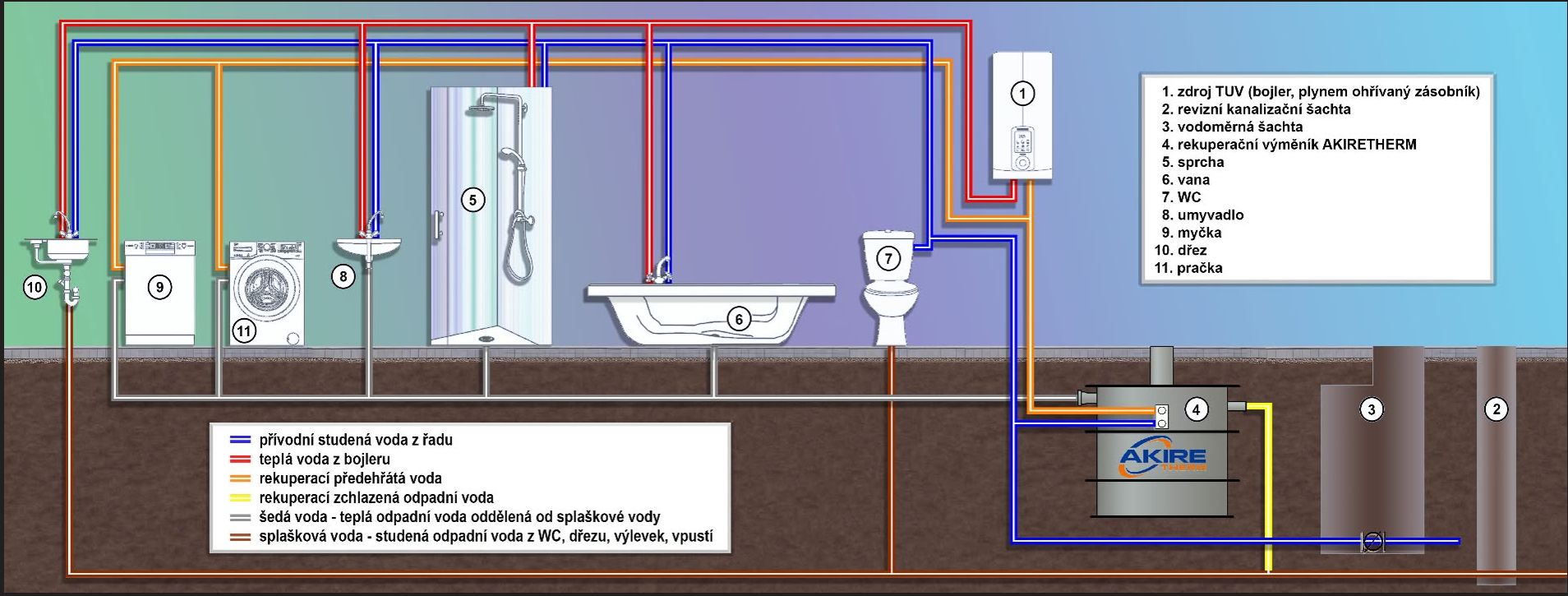

Rekuperační výměník tvoří dvouplášťová, tepelně izolovaná nádrž vyrobená z polypropylenu, ve které je dvojné vinutí nerezového vlnovce zakončené šroubením. Potrubím tohoto vlnovce protéká studená přívodní tlaková voda z řadu.

Šedá odpadní voda z domu natéká do akumulačního prostoru výměníku, postupně předává tepelnou energii studené přívodní vodě a takto zchlazená odtéká do kanalizačního řadu.

Předehřátá přívodní voda pokračuje skrze nerezový vlnovec opačným směrem, ke zdrojům vyrábějícím teplou vodu (bojler, tepelné čerpadlo, zásobník teplé vody ohřívané plynem, pračka, myčka apod.). Zde se tato předehřátá voda již pouze dohřeje na požadovanou teplotu a tím spotřebuje výrazně méně energie, než kdyby se ohřívala nepředehřátá.

Přívodní voda z řadu (standardně má teplotu 10 °C) se ve výměníku ohřeje o 19 až 22°C, což na výstupu z rekuperačního výměníku představuje teplotu 29 až 32°C.

K tomu, aby bylo zadrženo maximální množství tepelné energie slouží akumulační prostor vnitřní nádoby výměníku o objemu 370 l, který vyrovnává nekontinuální provoz domácnosti.

Zpět do domu se tedy nevrací odpadní voda, ale pouze teplo z této vody získané. Vše probíhá v oddělených systémech a toto řešení zajišťuje, že nemůže dojít ke kontaminaci přívodní vody.

Instalace zařízení a co je důležité

Pro správnou funkci rekuperačního výměníku je nezbytné, aby bylo v objektu rozděleno kanalizační potrubí na šedou vodu (vany, sprchy, umyvadla, pračky, myčky, případně sušičky) a splaškovou vodu (WC). Jedná se o stavebně, technicky i finančně nenáročný úkon, nicméně je třeba s ním počítat již při stavbě základové desky. Proto je zařízení vhodné pro novostavby rodinných domů. Při rekonstrukcích je vhodnost aplikace vždy nutné posoudit individuálně.

Těleso výměníku tvoří tepelně izolovaná dvouplášťová válcová nádoba z polypropylenu. V základním provedení dosahuje její výška a vnější průměr jednoho metru. Funguje přitom plně automaticky a nevyžaduje žádný elektrický pohon ani aktivní obsluhu. Po instalaci se stává součástí vodovodního a odpadního systému budovy a pracuje tiše, bez nutnosti regulace či náročnější údržby.

Pro rodinné a bytové domy i podniky

Výměníky Akiretherm jsou vyvinuty v několika provedeních. Verze Home je určena primárně pro rodinné a menší bytové domy. Model Profi zase využívají průmyslové objekty, prádelny, hotely nebo wellness a rehabilitační zařízení. U obou alternativ je nutné oddělení odpadní vody na šedou a splaškovou. U nové varianty Universal však tato podmínka odpadá. „Model Universal pracuje s veškerou odpadní vodou. To umožňuje jeho snadnou a rychlou instalaci do stávajících bytových domů, hotelů a ubytoven nebo průmyslových provozů, bez nutnosti úpravy odpadů,“ popisuje Vladimír Brandt. V bytových domech se rekuperační výměník zpravidla instaluje v prostoru prvního nadzemního podlaží. U rodinných domů se nejčastěji volí umístění do země, případně do sklepních prostor.

Návratnost do pěti let i během pár měsíců

U systémů pracujících pouze s šedou vodou dosahuje průměrná roční účinnost přibližně 71 procent. V případě varianty pro veškerou odpadní vodu jde o zhruba 55 procent. Návratnost investice se u rodinných domů pohybuje v horizontu čtyř až pěti let. V případě průmyslových podniků jde dokonce o měsíce. U bytových domů s odděleným odpadem průměrná návratnost nepřesahuje 2 roky. V případě varianty Universal jde o 5 až 7 let. Samotná životnost zařízení se přitom pohybuje v intervalu od 20 do 25 let.

K zajištění co nejkratší návratnosti je navíc možné využít státní dotační podporu. Pro rodinné domy lze v programu Nová zelená úsporám získat aktuálně až 50 tisíc korun na centrální rekuperaci tepla z odpadní vody, pro bytové domy je možné čerpat 15 tisíc na každou bytovou jednotku. Pokud je objekt ve vlastnictví města nebo obce, činí částka dokonce 25 tisíc na jednotku.

Expanze po Evropě i do USA

Veškerou výrobu rekuperačních výměníků zajišťuje společnosti Akire sama. Zařízení Akiretherm Home je chráněno užitným vzorem, přičemž jeho zdokonalená verze byla podána jako vynález. „S ohledem na naši plánovanou expanzi do zahraničí jsme podali žádost o mezinárodní ochranu v Německu, Polsku, Itálii, Slovensku, Rakousku a USA, která je aktuálně v řešení,“ uzavírá Vladimír Brandt.

O společnosti Akire a technologii Akiretherm

Společnost Akire je český výrobce a inovátor v oblasti rekuperace tepla z odpadních vod. Vyvíjí a vyrábí zařízení Akiretherm, které umožňuje zpětné získávání až 80 % tepla z odtékající šedé nebo splaškové vody. Tím významně snižuje energetickou náročnost rodinných i bytových domů, hotelů či průmyslových provozů. Technologie Akiretherm je plně automatická a nepotřebuje elektřinu ani obsluhu, funguje čistě na fyzikálních principech proudění vody. Díky dlouhé životnosti, minimální údržbě a rychlé návratnosti investice představuje ekologické, tiché a spolehlivé řešení, které šetří peníze i životní prostředí.
