Detektivové atomového světa

Moderní technika hlídá jaderné materiály na celém světě. Existuje světová organizace, jejíž experti objíždějí jaderné elektrárny po celém světě a ověřují, že státy nepodvádějí – že radioaktivní materiál, který mají, skutečně slouží mírovým účelům. Ano, je to MAAE – Mezinárodní agentura pro atomovou energii. A využívá přitom techniku, která vypadá jako ze sci-fi.

Co jsou to záruky a proč existují?

Po druhé světové válce, kdy svět poprvé poznal hrůzy jaderných zbraní, začalo mezinárodní společenství hledat způsoby, jak zabránit šíření tohoto nebezpečného materiálu. Dnes funguje systém tzv. jaderných záruk (anglicky safeguards) – souboru mezinárodních dohod a inspekcí, které zajišťují, aby státy využívaly jadernou energii výhradně k mírovým účelům.

MAAE (v angličtině IAEA – International Atomic Energy Agency) se sídlem ve Vídni je klíčovým garantem tohoto systému. Agentura vysílá inspektory do jaderných zařízení po celém světě a pomocí sofistikované techniky ověřuje, že vše je tak, jak státy hlásí. Například v roce 2009 provedla MAAE téměř 2 000 inspekcí v 518 zařízeních v různých zemích, použila při inspekcích 964 různých měřicích systémů, odebrala 322 vzorků životního prostředí a ověřila přes 19 000 plomb a pečetí.

Rentgen pro atomové materiály: Nedestruktivní analýza

Největší skupinou nástrojů, které MAAE používá, jsou přístroje pro tzv. nedestruktivní analýzu (NDA – Non-Destructive Analysis). Jak název napovídá, jde o metody, které dokáží změřit množství a složení jaderného materiálu, aniž by ho musely poškodit nebo z něj odebrat vzorek.

Funguje to trochu jako lékařský rentgen nebo ultrazvuk – zkoumáme objekt zevnitř, aniž bychom ho rozřezali. MAAE disponuje více než 100 různými NDA systémy, od malých přenosných přístrojů, které se vejdou do aktovky, až po velká stacionární zařízení instalovaná přímo v jaderných elektrárnách.

Gama spektrometrie – čtení záření

Každý radioaktivní materiál vysílá záření s přesně definovanou energií – je to jako jeho unikátní otisk prstu. Gama spektrometr toto záření zachytí a analyzuje, čímž dokáže určit, jaké izotopy jsou v materiálu přítomny a v jakém množství.

Například obohacený uran vydává charakteristické záření o energii 186 keV, které pochází z izotopu U-235. Měřením intenzity tohoto záření může inspektor okamžitě zjistit, jak moc je uran obohacen – a tím ověřit, zda stát nezdokonaluje svůj materiál pro vojenské účely.

Přístroje používané při inspekcích jsou přitom pozoruhodně kompaktní. Miniaturní multikanálový analyzátor MMCA váží pouhých 680 g včetně baterie – vejde se doslova do kapsy. Přesto dokáže měřit s vysokou přesností až 12 hodin na jedno nabití.

Neutronové čítače – hledáme neviditelné

Některé materiály, zejména plutonium, je výhodné měřit pomocí neutronů – jiného druhu záření. Neutronové čítače dokáží rozlišit tzv. spontánní štěpení, při němž se jádro atomu samo rozpadne a vyšle neutrony. Tato metoda je klíčová například pro ověřování látek v práškové formě nebo v kontejnerech.

Speciální technikou je neutronová koincidence – přístroj sleduje, kdy přicházejí dva neutrony téměř současně. Takový vzor totiž nemůže vzniknout náhodou – je přímým důkazem přítomnosti specifického materiálu. Tato metoda výrazně snižuje pravděpodobnost, že by měření bylo ovlivněno okolním pozadím.

Čerenkovovo záření:  Vyhořelé jaderné palivo ve vodě vydává slabou modravou záři – tzv. Čerenkovovo záření. Vzniká, když se nabitá částice – např. elektron při β-záření – pohybuje v hmotném prostředí rychleji než světlo v tomto prostředí. MAAE ho využívá k ověřování přítomnosti palivových článků uložených v bazénech. Speciální kamera DCVD (Digital Cherenkov Viewing Device) dokáže detekovat toto záření i ve zcela zatemněném prostoru pod vodou.

Oko, které nikdy nespí: Sledovací kamery a pečetě

Vedle přímého měření záření se využívá i metody tzv. kontejnmentu pod dohledem – tedy fyzického uzavření materiálu a nepřetržitého sledování. Cílem je udržet nepřetržitou znalost o pohybu jaderných materiálů a zajistit, aby žádný nezmizel nehlášeně.

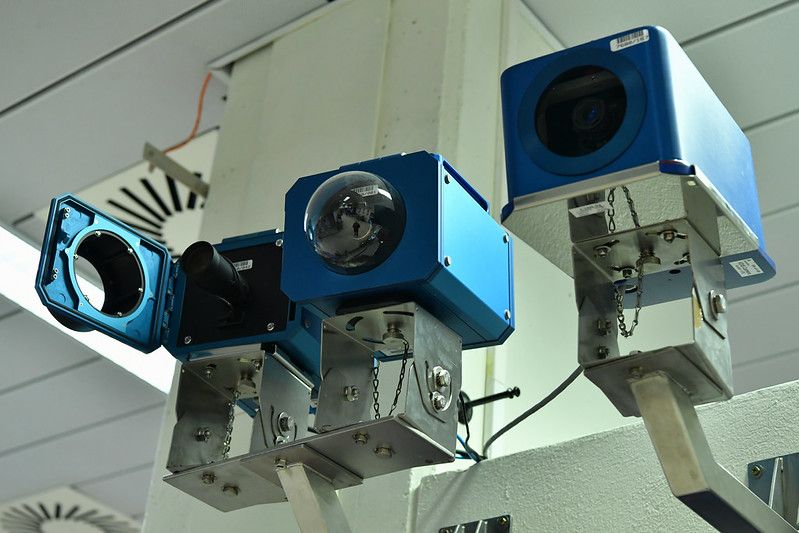

V jaderných zařízeních je nainstalováno přes 1 100 sledovacích kamer MAAE. Nejde ale o obyčejné bezpečnostní kamery – jsou speciálně navrženy pro podmínky jaderného prostředí. Zaznamenávají obraz nepřetržitě a automaticky ukládají data na záznamy, které může inspektor zkontrolovat při své návštěvě.

Speciálním modelem jsou podvodní kamery, které sledují palivové soubory ponořené v bazénech. Voda totiž slouží jako skvělá ochrana před zářením, ale zároveň znemožňuje přímý vizuální přístup. Tyto kamery dokáží pracovat v hloubce mnoha metrů i při nulové viditelnosti.

Nejmodernější systém NGSS (Next Generation Surveillance System) představuje výrazný posun vpřed. Kombinuje moderní digitální kamery s inteligentním softwarem pro analýzu záznamu. Software automaticky detekuje podezřelý pohyb a upozorní inspektory jen na relevantní záznamy – místo toho, aby museli procházet hodiny záběrů manuálně.

Pečetě a plomby – neporušenost zaručena

Stejně jako na soudních důkazech nebo archivních dokumentech, i na jaderných zařízeních se používají pečetě. MAAE aplikuje speciální jednorázové i opakovaně ověřitelné pečetě, které musí inspektor při každé návštěvě zkontrolovat. Porušená nebo chybějící pečeť je okamžitým signálem k prověření.

Moderní pečetě obsahují kódovanou informaci, kterou lze přečíst bez sejmutí – tzv. in situ ověřitelné pečetě. Pomocí speciálního čtecího zařízení může inspektor ověřit autenticitu pečetě přímo na místě, aniž by ji musel odstraňovat.

Přítomnost inspektora v jaderném zařízení je nákladná a časově náročná. Proto MAAE vyvinula systémy pro dálkové monitorování – měřicí přístroje a kamery, které nepřetržitě sbírají data a automaticky je odesílají do centrály MAAE ve Vídni.

Tyto systémy fungují jako stálá hlídka, která nikdy nespí. Data jsou přenášena přes šifrované komunikační kanály (satelitní spojení, telefonní linky nebo internet) a v centrále jsou automaticky vyhodnocována. Pokud nastane jakákoli anomálie – neočekávaný pohyb materiálu, přerušení záznamu, podezřelá hodnota měření – systém automaticky upozorní operátory.

Jak funguje přenos dat: Data z měřicích zařízení jsou digitálně podepsána pomocí kryptografických certifikátů – podobně jako při internetovém bankovnictví. To zaručuje, že záznamy nebyly upraveny a skutečně pocházejí z daného přístroje na daném místě.

Laboratorní detektiv: Destruktivní analýza

Pro nejpřesnější ověření složení jaderného materiálu se používají metody destruktivní analýzy – vzorek je fyzicky odebrán a analyzován v laboratoři. Výsledky těchto analýz jsou nejpřesnější ze všech dostupných technik a dokáží odhalit dokonce i malé odchylky od deklarovaného složení.

MAAE odebírá vzorky v různých formách – kapaliny, prášky, plyny. Ty jsou pak přepraveny do specializovaných laboratoří, kde se analyzují metodami jako je hmotnostní spektrometrie (vážení atomů), titrační analýza (chemická přesnost na setiny procenta) nebo alfa spektrometrie.

Tyto techniky dokáží detekovat například, zda uran v reaktoru byl dříve obohacen na vojenskou úroveň, i když by byl následně „zředěn“. Atomové otisky prstu prostě nelze dokonale vymazat.

Špionáž bez tajemství: Vzorky z prostředí

Jednou z nejpůsobivějších metod MAAE je odběr vzorků z životního prostředí. Stačí setřít stěr z povrchu v jaderném zařízení nebo odebrat vzorek půdy, vody či vzduchu z okolí – a laboratoř dokáže detekovat stopy jaderné aktivity, i když proběhla před lety.

Tyto vzorky mohou odhalit přítomnost radioaktivních izotopů, které by normálně na daném místě neměly být. Metoda sekundární ionizační hmotnostní spektrometrie (SIMS) dokáže analyzovat jednotlivé mikroskopické částečky a určit složení každé z nich. Je to jako hledat jehlu v kupce sena – ale jehla zanechává charakteristický zářivý otisk. I jediná mikroskopická částička prachu může prozradit, že v zařízení probíhalo tajně obohacování uranu.

Technologie budoucnosti

MAAE neustále vyvíjí nové technologie pro příští generaci jaderných inspekcí. Mezi nejzajímavější patří:

• Laserové dálkové měření: speciální lasery dokáží z dálky analyzovat složení materiálu ve skladovacích kontejnerech, aniž je nutné se k nim přiblížit.
• Mionová tomografie: kosmické paprsky neustále bombardují Zemi miony – nabitými subatomárními částicemi, které pronikají i pevnou hmotou. Detektory umístěné kolem kontejneru dokáží díky nim rekonstruovat jeho obsah podobně jako CT vyšetření.
• Pokročilé jaderné databáze: výpočetní modely simulují, jak by vypadalo záření různých konfigurací jaderných materiálů, a pomáhají inspektorům interpretovat naměřená data.
• Miniaturizace: nová generace přístrojů je stále menší a přenosnější, takže inspektor může při jedné návštěvě provést více měření rychleji a efektivněji.

Věda ve službách míru

Jaderné záruky jsou jednou z nejvíce technologicky sofistikovaných oblastí mezinárodní bezpečnosti. Kombinují fyziku, chemii, informatiku, kryptografii i mezinárodní právo v jediném systému, jehož cílem je prostý, ale zásadní cíl: zajistit, aby lidstvo využívalo atomovou energii pro mírové účely.

Přístroje popsané v tomto článku jsou skutečnými detektivy atomového světa – mlčenlivými, přesnými a neúnavnými. Jejich práce probíhá ve stínu, ale přispívá k bezpečnosti každého z nás.

Pokud tě tato témata zaujala, víc informací najdeš na webu MAAE (www.iaea.org), kde agentura publikuje zprávy o svých inspekcích a výzkumu – v duchu transparentnosti, která je základem celého systému.

Zdroj: IAEA – Safeguards Techniques and Equipment: 2011 Edition. International Nuclear Verification Series No. 1 (Rev. 2). Vienna: IAEA, 2011. ISBN 978-92-0-118910-3

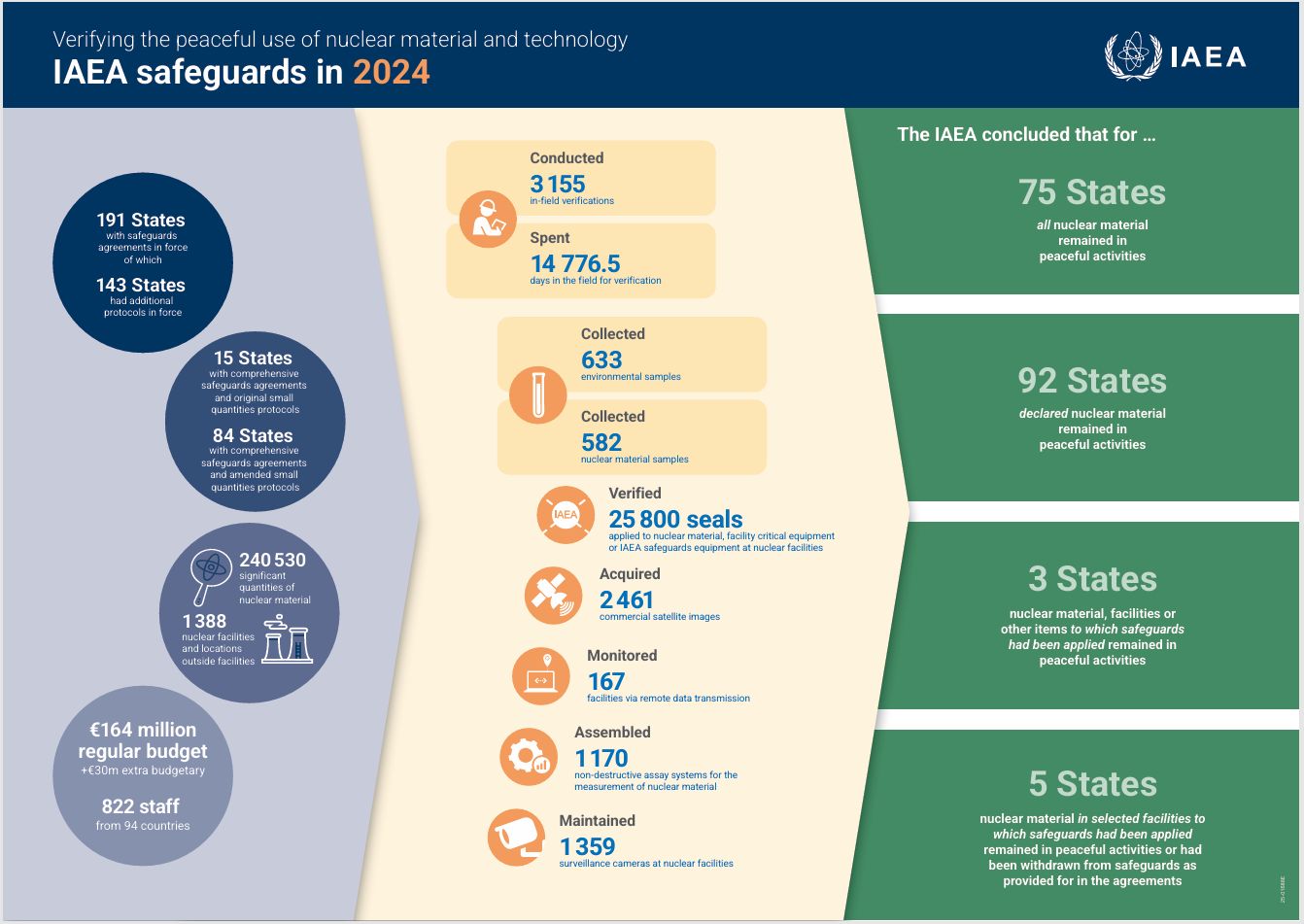

Roční statistika safeguards IAEA:
