Štěchovická přečerpávací elektrárna

Málokdo ví, že ve Štěchovicích u Prahy není jen akumulační vodní elektrárna, ale i přečerpávací. Ta nyní dostává nový řídicí systém. Přečerpávací elektrárna umí v případě potřeby začít dodávat do sítě výkon cca 50 MW za pouhé 3 minuty. Při celkové údržbě energetici pracují i v jindy nepřístupném 582 metrovém přivaděči k turbíně, v potrubí, které spojuje horní nádrž na vrchu Homoli s řekou Vltavou.

Fotogalerie (4)

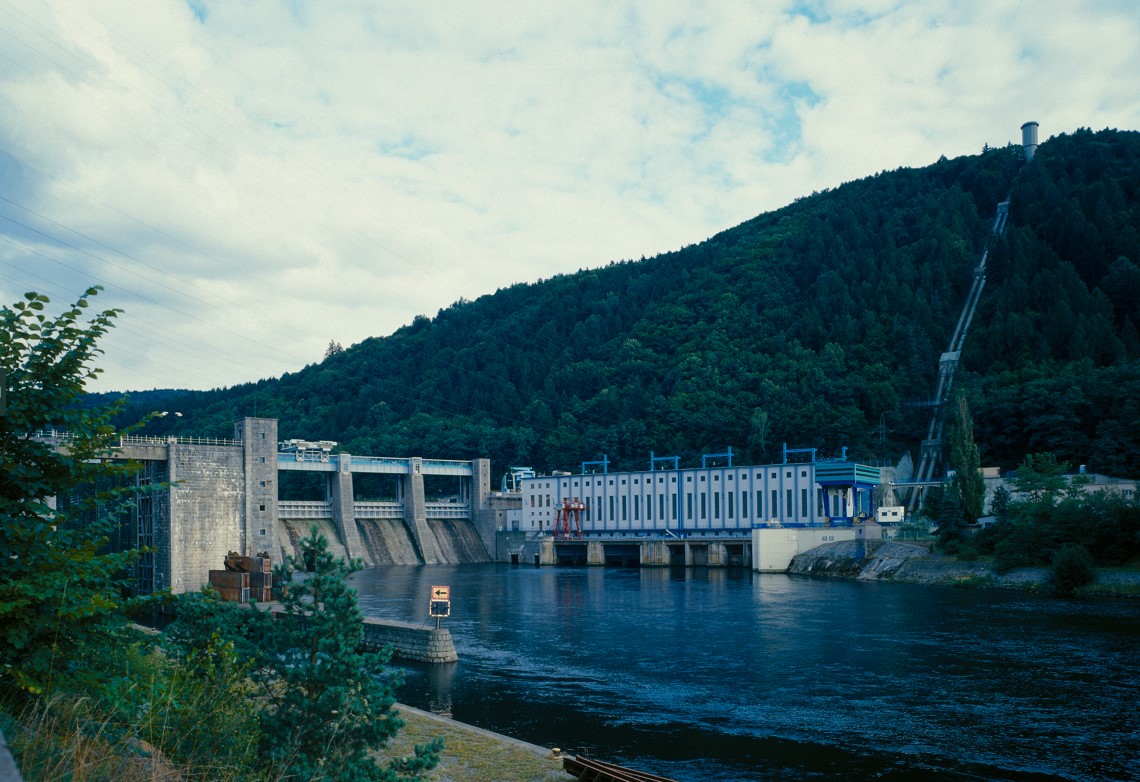

Vodní a přečerpávací elektrárna Štěchovice včetně přivaděče k horní nádrži přečerpávací elektrárny (zdroj ČEZ, a. s.)

Klasická i přečerpávací elektrárna ve Štěchovicích jsou i na prahu deváté dekády spolehlivého provozu ve výborné kondici. Významně k tomu přispívají pravidelné opravy a modernizace. Jednu z nich právě podstupuje soustrojí přečerpávací elektrárny. Vedle migrace řídicího systému a elektrických ochran se energetici pustili i do údržby běžně nepřístupného přivaděče k turbíně, kudy se jindy každou vteřinu valí 27 kubíků vltavské vody. Schopnost obou elektráren najet během několika desítek vteřin na plný výkon využívají energetičtí dispečeři hlavně v ranních a odpoledních odběrových špičkách.

Klasická štěchovická elektrárna letos slaví 80 let provozu, ta přečerpávací 77 let

Přesto by oběma nikdo takový věk nehádal. Díky pravidelné údržbě a modernizacím se totiž drží ve stavu odpovídajícím 21. století. Aktuální opravy patří rozsahem k největším za posledních 5 let.

Přečerpávací vodní elektrárna Štěchovice se vyznačuje vysokou spolehlivostí a schopností operativního najetí na plný výkon za zhruba tři minuty. Probíhající migrace řídicího systému a elektrických ochran i údržba vodních cest za několik milionů korun jsou nezbytným předpokladem, aby Štěchovice mohly plnit svou roli baterie v české energetické soustavě i nadále. V plném provozu bude elektrárna znovu v polovině července. Specialisté se věnují kontrole vodních cest, včetně oprav opotřebení na oběžném kole turbíny, kontrole tlakovzdušných zařízení, diagnostice a údržbě generátoru a transformátorů. Údržbářské čety musejí přitom sestoupit také do přivaděče o průměru dva metry umístěném ve zhruba 45 metrů hluboké podzemní strojovně. V tu chvíli se nacházejí více než 15 metrů pod úrovní hladiny Vltavy. Současné opravy jsou mimořádné kvůli migraci řídicího systému, elektrických ochran a buzení generátoru.

Přečerpávačka je vlastně baterie

Štěchovická přečerpávací elektrárna čerpá v čase přebytku energie v soustavě vodu do horní nádrže na kopci Homole a v době jejího nedostatku naopak tuto zásobu pouští na údolní turbínu. Ta po dobu čtyř hodin dokáže dodávat téměř 50 MW výkonu, tj. celkově 200 MWh elektřiny, a pomoci tak stabilizovat českou energetickou soustavu. Zařízení umí najet na stoprocentní výkon asi za tři minuty od povelu dispečera. Za ideálních podmínek projede 582metrovým přivaděčem od horní nádrže k soustrojí 27 m3 vody za sekundu, při čerpadlovém režimu je to v opačném směru 21 m3/s. Užitečná voda tak buď vyrábí bezemisní elektřinu nebo zamíří díky čerpadlům zpátky do horní nádrže, kde v podstatě "skladuje" elektrickou energii ve formě potenciální energie vody.

Trocha historie

Štěchovickou „baterii“ ČEZ zcela zmodernizoval v roce 1996, elektrárna ale zahájila provoz už v roce 1947, kdy ve své době patřila mezi největší zdroje svého druhu na celém světě. Její horní nádrž začala vznikat už v průběhu druhé světové války v režii německé okupační správy. Ta jí dala do vínku mimo jiné i speciální konstrukci dna, jehož jílová těsnící vrstva se za desítky let provozu osvědčila. Vzhledem k riziku popraskání suchého jílu se však nesmí nikdy úplně vypustit.

Pro více podrobností si projděte celou elektrárnu Štěchovice prostřednictvím virtuální prohlídky: Virtuální prohlídka ČEZ - vodní elektrárny Štěchovice (cez.cz)

Věděli jste, např., že.…

  • Elektrárna Štěchovice II je nejstarší funkční a současně nejmenší přečerpávací elektrárnou v České republice? (Další dvě jsou Dlouhé stráně v Jeseníkách a Dalešice na jižní Moravě.
  • v letech 1992-1996 byla zcela přestavěna na moderní přečerpávací vodní elektrárnu s jednou reverzní Francisovou turbínou o výkonu 45 MW?
  • 27 m3 za vteřinu, které proudí na turbínu štěchovické přečerpávací elektrárny, by zaplnilo klasický 50metrový bazén za pouhých 20 vteřin?
  • horní nádrž na vrchu Homole pojme půl milionu m3 vody?
  • když energetická soustava úplně vyčerpá kapacitu štěchovické „baterky“, ocitá se hladina na Homoli o 8,7 metrů níže?
  • zbytkové teplo z chlazení štěchovické „přečerpávačky" se původně využívalo mj. k ohřívání vody v nedalekém plaveckém bazénu?
  • díky plovoucí solární elektrárně na Homoli o výkonu 88 kW energetici zjišťují vlastnosti nosných plováků a solárních panelů v kombinaci s každodenním provozem přečerpávací elektrárny?
Martin Schreier
